led灯珠怎么连接？

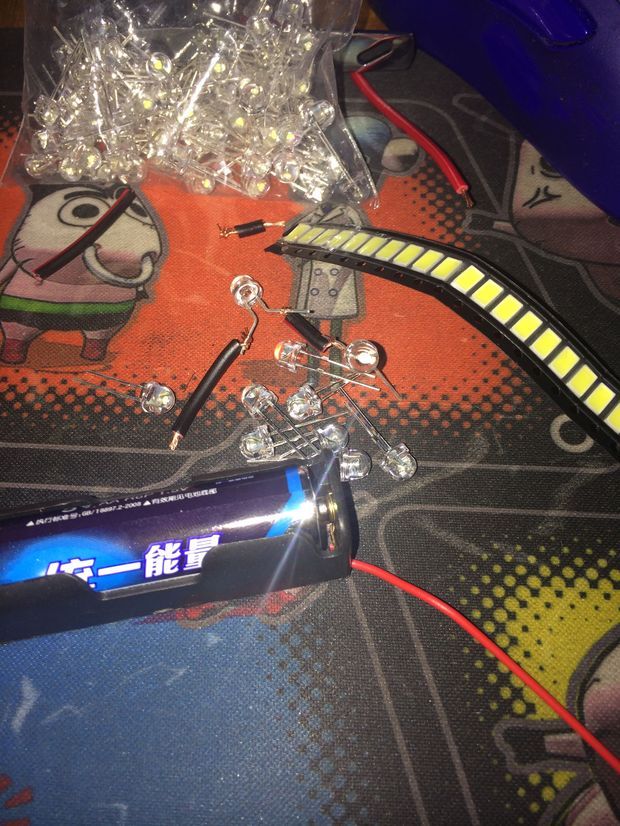

大神指点，如何能让这些灯珠亮起来，还有那个亮片，怎么连接呢？还需要什么灯珠是5MM的，亮片求大神指点，本人一点基础知识都没有需要简单明了的方法，...
大神指点，如何能让这些灯珠亮起来，还有那个亮片，怎么连接呢？还需要什么

灯珠是
5MM的，亮片

求大神指点，本人一点基础知识都没有

需要简单明了的方法，
展开

 

LED串联为正、负连接，两端仅为正、负，分别与电源的正、负相连接，限流电阻可以在这组电路的任何位置串联，当数量较大时，采用串并联连接，每组串联，并联组的数量根据电源的额定电流确定，最并联的总电流是电流不应超过电源的额定

led灯珠怎么连接？

首先你要明白你的图片上有两种不同的LED灯珠（直插式和贴片式），LED灯珠使用时要求电性参数一致性，就是说，如果你要点亮它们，那么，你要区分两种方式：

1、直插（有两脚的）用万能表测试，两只脚点亮时，请记录区分正负极，LED灯珠一般单颗使用的电压（VF）=3.0~3.4v，那么，先将直插式灯珠串联起来（正极焊负极这样排列），然后，选用你的驱动电源的电压，比如：您的驱动器输出电压（DC）=12v，那么，在每4颗灯珠的焊盘脚上进行并联（就是要求每颗灯珠保证有3v的电提供驱动）就可以点亮LED灯珠了；

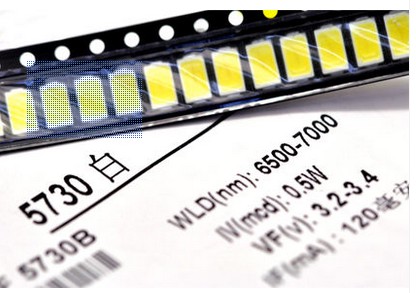

2、贴片式（SMD）的，一般要求做线路板进行焊接，连接方式也是同直插式的串并关系选定线路即可

直插RGB全彩LED灯珠怎么连接？有4个针脚

将LED全彩LED上的四根线连接到控制器时，黄色连接到公共层，红色，绿色和蓝色的三根线连接到相应的控制岛线。

LED全彩灯珠分为共阳极和共阴极，仅需与相应的共阳极或共阴极控制器结合使用。共阳极使用更多。通常，LED全彩灯珠上的四行是黄色，红色，绿色和蓝色。

黄色应连接到公共极（公共阳极为正极+，公共阴极为负极-），红色线应连接到控制器上的红色控制线（通常标记为R），绿色线应连接到控制器的红色控制线。

如果将其连接到控制器上的绿色控制线（通常标记为G），则蓝色线必须连接到控制器上的蓝色控制线（通常标记为B）。红色，绿色和蓝色不能随意连接。如果随意连接，则显示的颜色将与实际颜色不同

直插RGB全彩LED灯珠怎么连接?有4个针脚

将LED全彩LED上的四根线连接到控制器时，黄色连接到公共层，红色，绿色和蓝色的三根线连接到相应的控制岛线。

LED全彩灯珠分为共阳极和共阴极，仅需与相应的共阳极或共阴极控制器结合使用。共阳极使用更多。通常，LED全彩灯珠上的四行是黄色，红色，绿色和蓝色。

黄色应连接到公共极（公共阳极为正极+，公共阴极为负极-），红色线应连接到控制器上的红色控制线（通常标记为R），绿色线应连接到控制器的红色控制线。

如果将其连接到控制器上的绿色控制线（通常标记为G），则蓝色线必须连接到控制器上的蓝色控制线（通常标记为B）。红色，绿色和蓝色不能随意连接。如果随意连接，则显示的颜色将与实际颜色不同

led灯珠怎么连接？

大神指点，如何能让这些灯珠亮起来，还有那个亮片，怎么连接呢？还需要什么

灯珠是

5MM的，亮片

求大神指点，本人一点基础知识都没有

需要简单明了的方法，

首先你要明白你的图片上有两种不同的LED灯珠（直插式和贴片式），LED灯珠使用时要求电性参数一致性，就是说，如果你要点亮它们，那么，你要区分两种方式：1、直插（有两脚的）用万能表测试，两只脚点亮时，请记录区分正负极，LED灯珠一般单颗使用的电压（VF）=3
